تفاوت بین نخ NPT و نخ پشتیبان چیست؟

رشته های NPTونخ های تکیه گاهدو استاندارد اتصال صنعتی متمایز هستند که برای اهداف کاملاً متفاوت طراحی شده اند. NPT استانداردی برای لوله کشی صنعتی عمومی است، در حالی که Buttress یک نخ مکانیکی با کارایی بالا است که برای کاربردهای سنگین-مانند پوشش میدان نفتی استفاده می شود.

آیا به قابلیت اطمینان{0}}تنش بالا نیاز دارید؟برای اطمینان از ایمنی چاله، محدودیت‌های بار مکانیکی را برای پوشش API BTC (باطرس) ما درخواست کنید.

نخ NPT (مخروطی لوله ملی)

NPT رایج ترین استاندارد آمریکایی برای رزوه های لوله است که در درجه اول برای طراحی شده استآب بندی.

هندسه:دارای یک متقارنV{0}}شکلبا زاویه 60 درجه. نخ مخروطی است، به این معنی که قطر به سمت انتهای لوله باریک می شود.

اصل آب بندی:متکی بر یک"مناسب تداخل"برای ایجاد مهر و موم همانطور که رزوه نر به رزوه مادگی پیچ می شود، مخروطی باعث می شود که آنها روی یکدیگر فشرده شوند و مسیرهای نشتی قطع شود. معمولاً به یک درزگیر مانند نوار تفلون یا دوپ لوله نیاز دارد.

مزایا:طراحی ساده و عملکرد آب بندی عالی برای محیط های تحت فشار مختلف.

برنامه های کاربردی:

لوله کشی عمومی صنعتی و مسکونی.

ابزار دقیق، شیرها و سیستم های هوای فشرده.

سیستم های انتقال مایع و گاز که در آن کشش محوری عظیم عاملی نیست.

نخ پایه دار (نخ دندانه ای/ذوزنقه ای)

در صنعت نفت و گاز، نخ Buttress تحت استاندارد API 5CT به عنوان شناخته می شودBTC (مهار رزوه ای و جفت شده). هدف اصلی طراحی آن استاستحکام مکانیکی.

هندسه:دارای یک نامتقارنذوزنقه ای (دندان اره ای)نمایه "ضلع بار" (سمتی که فشار را تحمل می کند) تقریباً عمودی است (معمولاً 3 درجه)، در حالی که طرف دیگر مایل است.

اصل طراحی:این طراحی نامتقارن برای مقاومت طراحی شده استکشش محوری شدید. جناح بار عمودی از "بیرون کشیدن" یا لغزش رزوه ها تحت وزن زیاد جلوگیری می کند و به استحکام مفصل اجازه می دهد تقریباً با استحکام بدنه لوله مطابقت داشته باشد.

مزایا:استحکام کششی بسیار بالا و مقاومت در برابر فروپاشی، قادر به تحمل کیلومترها لوله فولادی با وزن صدها تن است.

برنامه های کاربردی:

پوشش نفت و گاز (OCTG):برای حمایت از رشته های لوله های سنگین در چاه های عمیق استفاده می شود.

ماشین آلات سنگین:مانند پرس های پیچ بزرگ، جک های-سنگین و مکانیسم های پس زدن توپخانه.

NPT (مخروطی لوله ملی)نخ ها وتکیه گاهنخ ها برای اهداف کاملا متفاوت طراحی شده اند. در حالی که NPT استانداردی برای لوله کشی صنعتی عمومی است، باترس یک نخ مکانیکی{1}}با عملکرد بالا است که در کاربردهای سنگین-مانند پوشش میدان نفتی استفاده می شود.

نمایه موضوع (شکل)

موضوع NPT:ویژگی های الفV{0}}شکلبا زاویه 60 درجه. تاج ها و ریشه ها کمی مسطح (قطع شده) هستند. این یک رشته متقارن است.

نخ تکیه گاه:ویژگی های الفذوزنقه ای (دندان اره ای)شکل یک طرف نخ (کناره بار) تقریباً عمودی است (3 تا 7 درجه)، در حالی که طرف دیگر مایل است (معمولاً 10 تا 45 درجه). این به آن اجازه می دهد تا نیروی بسیار زیادی را در یک جهت کنترل کند.

عملکرد اولیه

موضوع NPT:طراحی شده در درجه اول برایآب بندی. این یک نخ مخروطی است که در آن مهر و موم توسط "تداخل مناسب" بین نخ های نر و ماده ایجاد می شود، که معمولاً به یک درزگیر مانند نوار تفلون یا دوپ لوله نیاز دارد.

نخ تکیه گاه:طراحی شده در درجه اول برایاستحکام باربری-و کششی. در میدان نفتی (API BTC)، از آن برای تحمل وزن مایل ها لوله آویزان در چاه استفاده می شود. این می تواند نیروهای "کشش{2}}" عظیمی را که به راحتی رشته NPT را از بین می برد، کنترل کند.

برنامه

NPT:در لوله‌کشی‌های صنعتی فشار کم تا{{1}متوسط، لوله‌کشی خانگی، کمپرسورهای هوا و ابزار دقیق استفاده می‌شود.

تکیه گاه:استفاده شده درپوشش نفت و گاز (OCTG)جک های مکانیکی سنگین-و مکانیسم های پس زدن توپخانه. زمانی که یک رشته لوله بسیار سنگین است یا تحت کشش محوری زیاد است، رزوه-روشنی است.

جدول مقایسه

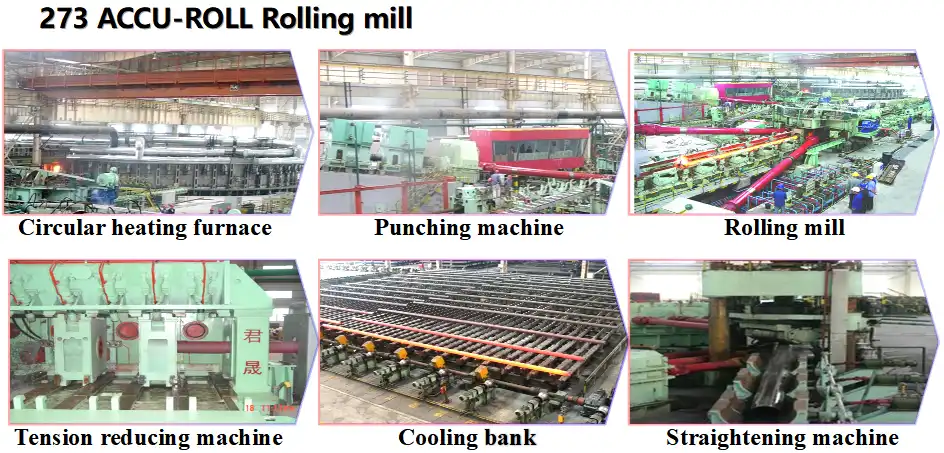

خط فرآیند GNEE Buttress Threads

GNEE API 5CT threads buttress تجهیزات تست

گواهینامه نخ سربند GNEE OCTG

سوالات متداول

چگونه متوجه می شوید که یک رشته BSP یا NPT است؟

تعیین تفاوت بینBSP (لوله استاندارد بریتانیا)وNPT (مخروطی لوله ملی)بسیار مهم است زیرا آنها هستندسازگار نیست. در اینجا نحوه تشخیص آنها آمده است:

1. زاویه نخ را بررسی کنید

NPT:دارای یک60 درجهزاویه شامل (قله ها/دره ها تیزتر هستند).

BSP:دارای یک55 درجهزاویه شامل (قله ها/دره ها گردتر هستند).

2. زیر و بم را اندازه بگیرید (رشته در هر اینچ - TPI)

از گام سنج نخ استفاده کنید. حتی اگر قطرها مشابه باشند، گام اغلب متفاوت است:

مثال (اندازه ۱/۲ اینچ):NPT14 TPI است، در حالی کهBSP14 TPI است (در اینجا مطابقت دارند، اما زاویه متفاوت است!).

مثال (اندازه 1 اینچی):NPT11.5 TPI است، در حالی کهBSP11 TPI است.

3. Taper vs. Parallel را بررسی کنید

NPT:همیشهمخروطی(لوله در انتها باریک تر می شود).

BSP:می تواند باشدمخروطی (BSPT)یاموازی (BSPP). اگر رزوه کاملاً صاف باشد (مانند پیچ)، تقریباً مطمئناً BSPP است.

4. منشا تجهیزات

NPT:رایج درایالات متحده آمریکا، کانادا و مکزیک.

BSP:استاندارد درانگلستان، اروپا، استرالیا، نیوزلند و بیشتر آسیا.

مزیت های نخ پشتی چیست؟

راباترس (BTC)نخ برای حداکثر عملکرد مکانیکی طراحی شده است. مزایای اصلی آن عبارتند از:

استحکام کششی فوق العاده:شکل ذوزنقه ای (نامتقارن) آن مقاومت "کشش-" عالی را ایجاد می کند و به اتصال اجازه می دهد وزن عظیم مایل ها لوله را تحمل کند.

یکپارچگی مفاصل عالی:استحکام اتصال تقریباً برابر با استحکام خود بدنه لوله است و آن را برای رشته های پوششی عمیق و سنگین قابل اعتماد می کند.

مقاومت در برابر گشتاور بالا:این می تواند نیروی پیچش بیشتری را در هنگام نصب یا چرخش در مقایسه با رزوه های گرد استاندارد (STC/LTC) تحمل کند.

پایداری فشاری و خمشی:در چاه های منحرف یا افقی که لوله ممکن است نیروهای خمشی یا خرد شدن قابل توجهی را تجربه کند بهتر عمل می کند.

ماندگاری:نخ‌های ضخیم‌تر و مسطح‌تر در مقایسه با رزوه‌های V-تیزتر، کمتر آسیب می‌بینند (نخ‌های متقاطع-) در حین کار در زمین.
