کوپلینگ OCTGلوله‌های دیواری{0}سنگین با طول‌های کوتاه با رزوه‌های داخلی هستند که برای اتصال دو اتصال جداگانه پوشش یا لوله استفاده می‌شوند. در صنعت نفت و گاز، از آنجایی که لوله‌ها معمولاً در طول حدود 9 تا 12 متر (محدوده 2) تولید می‌شوند، کوپلینگ‌ها به عنوان «پل» عمل می‌کنند که به این لوله‌ها اجازه می‌دهد تا رشته‌ای پیوسته را در عمق مایل‌ها در زمین تشکیل دهند.
انواع کوپلینگ OCTG
کوپلینگ ها بر اساس نوع لوله ای که به هم متصل می شوند و پروفیل رزوه استفاده شده دسته بندی می شوند.
الف. کوپلینگ های پوششی (API 5CT)
STC (رشته گرد کوتاه):برای رشته های پوشش کوتاه تر استفاده می شود.
LTC (رشته گرد بلند):برای رشته های بلندتر و کشش بیشتر طراحی شده است.
BTC (رشته پشتی):رزوه های ذوزنقه ای برای حداکثر ظرفیت بار محوری در چاه های عمیق.
ب. کوپلینگ های لوله (API 5CT)
EUE (External Upset End):رایج ترین اتصال لوله. کوپلینگ برای حداکثر استحکام، لوله ها را با انتهای ضخیم شده (آشوب) متصل می کند.
NUE (غیر-پایان ناراحت کننده):برای کاربردهای سبک تر که در آن انتهای لوله ضخیم نشده است استفاده می شود.
الزامات حیاتی: تطبیق نمره
یکی از مهمترین قوانین در تدارکات OCTG استبرابری درجه.
A لوله J55باید با a متصل شودکوپلینگ J55.
یکلوله L80باید داشته باشدکوپلینگ L80.
استفاده از یک کوپلینگ درجه پایین تر، دستوری برای شکست فاجعه بار چاه است. در GNEE، ما اطمینان می‌دهیم که هر کوپلینگ از همان "استوک کوپلینگ" یا لوله بدون درز مطابق با درجه سفارش داده شده، با قابلیت ردیابی عددی{2} کامل تولید می‌شود.
کاربرد ازکوپلینگ OCTG
ساخت چاه (کوپلینگ های بدنه)
کوپلینگ های پوششی برای اتصال لوله های{0}}قطر بزرگی که گمانه را می پوشانند استفاده می شود. کاربرد اصلی آنها ایجاد پایداری ساختاری است.
پوشش سطحی:کوپلینگ ها رشته هایی را به هم متصل می کنند که از سفره های آب شیرین در برابر آلودگی محافظت می کند و از فروپاشی خاک سطحی جلوگیری می کند.
پوشش میانی:در چاه های عمیق برای جداسازی مناطق{0}فشار بالا اعمال می شود. کوپلینگ ها (معمولابیت کوینیاLTC) باید فشار جانبی زمین و وزن هزاران متر لوله آویزان در زیر آنها را تحمل کند.
پوشش تولید:کوپلینگ‌ها در اینجا به عنوان مانع ساختاری نهایی عمل می‌کنند و اطمینان می‌دهند که چاه برای کل طول عمر پروژه (اغلب 20+ سال) باز می‌ماند.
استخراج هیدروکربن (کوپلینگ لوله)
لوله لوله ای است که در واقع نفت و گاز را به سطح می آورد. کوپلینگ های آن مجموعه ای متفاوت از اولویت های کاربردی دارند.
جریان فشار بالا-کوپلینگ های لوله (معمولاEUE - ناراحتی خارجی) برای نوسانات فشار مکرر طراحی شده اند. آنها باید از یک مهر و موم ضد نشتی اطمینان حاصل کنند تا روغن/گاز به داخل "حلقه" (فضای بین لوله و پوشش) نرود.
عملیات Workover:از آنجایی که لوله‌ها گاهی اوقات برای نگهداری بیرون کشیده می‌شوند، کوپلینگ‌ها برای چرخه‌های متعدد «ساخت-و-شکستن» بدون فرسودگی رزوه‌ها طراحی شده‌اند.
نوع جفت در مقابل کاربرد
| موضوع جفت | کاربرد اولیه | چرا این اتصال؟ |
| STC (دوره کوتاه) | پوشش کم عمق | مقرون به صرفه، در جاهایی که تنش کم است استفاده می شود. |
| LTC (دور بلند) | پوشش عمیق | رزوه های بلندتر قدرت کشش- بالاتری را ارائه می دهند. |
| BTC (پشت انداز) | رشته های پوششی سنگین | رزوه های ذوزنقه ای بارهای محوری عظیم را تحمل می کنند. |
| EUE (ناراحتی خارجی) | لوله تولید | انتهای ضخیم شده حداکثر استحکام مفصل را فراهم می کند. |
| اتصال حق بیمه | چاه گاز / HPHT | مهر و موم های فلزی-به-فلزی برای گاز-قابلیت اطمینان کامل. |
جدول مقایسه فنی
| ویژگی | کوپلینگ لوله (EUE) | جفت پوشش (BTC) |
| استاندارد | API 5CT / 5B | API 5CT / 5B |
| اندازه های رایج | 2-3/8", 2-7/8", 3-1/2" | 4-1/2" تا 20" |
| موضوع داخلی | 8- نخ گرد | ذوزنقه ای (پشت انداز) |
| پایان سطح | فسفاته شده | لاک / فسفاته |
| نقش | آب بندی مایع با فشار بالا- | حداکثر کشش ساختاری |

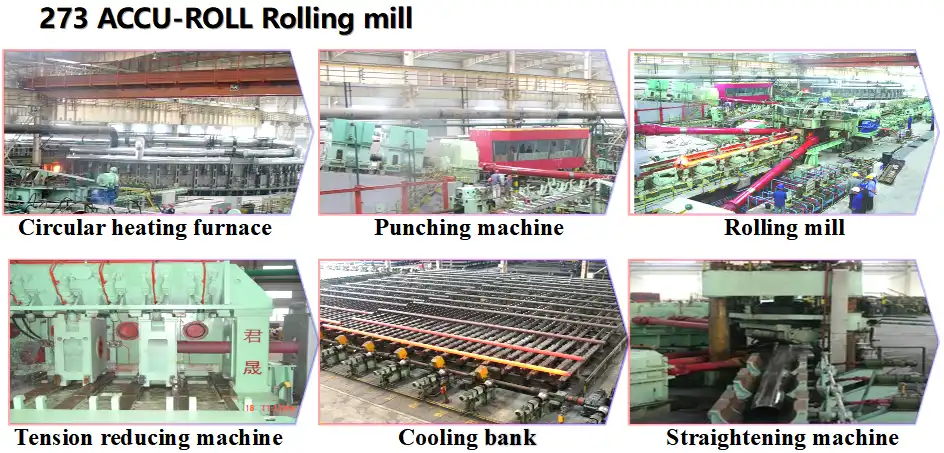

خط فرآیند کوپلینگ GNEE API 5CT OCTG
تجهیزات تست کوپلینگ GNEE API 5CT OCTG
گواهی اتصال GNEE API 5CT OCTG
سوالات متداول
آیا می توانم کوپلینگ را جدا از لوله ها بخرم؟
بله، GNEE هم مجموعه‌های لوله کامل (با کوپلینگ‌هایی که از قبل «قدرت-محکم هستند» در یک انتها) و هم کوپلینگ‌های جداگانه را برای تعمیر یا موجودی عرضه می‌کند.
تفاوت بین آرایش «دست{0}}تفت» و «پاور-تفت»- چیست؟
"Hand{0}}tight" یعنی کوپلینگ با دست پیچ می شود. "Power-tight" به این معنی است که در کارخانه با استفاده از یک ماشین به یک گشتاور خاص سفت می شود.
چرا بیشتر کوپلینگ ها فسفاته هستند؟
فسفاته کردن از زنگ زدگی جلوگیری می کند و مهمتر از آن، به عنوان روان کننده عمل می کند تا در هنگام پیچاندن لوله به کوپلینگ روی دکل، از ایجاد زخم جلوگیری کند.
آیا کدگذاری رنگی-برای کوپلینگ ها اجباری است؟
بله، بر اساس API 5CT. به عنوان مثال،J55یک نوار سبز دارد،K55دارای دو، وN80نوار قرمز دارد این کار از اختلاط تصادفی-در سایت دکل جلوگیری می‌کند.
آیا از بازرسی شخص ثالث-برای کوپلینگ ها پشتیبانی می کنید؟
کاملا. ما از SGS یا BV برای بازرسی ابعاد نخ، بازرسی ذرات مغناطیسی (MPI) برای ترک ها و تأیید درجه استقبال می کنیم.
