پوشش APIبه لوله‌های فولادی با قطر بزرگ-منطبق باAPI 5CTاستاندارد، که برای ایجاد یکپارچگی ساختاری، جداسازی لایه‌های سیال و محافظت از آب‌های زیرزمینی به طور دائم در یک گمانه سیمان می‌شوند.
اندازه این لوله ها از4-1/2 اینچ تا 20 اینچ در قطر خارجی (OD)و در سه دسته طول استاندارد، بابرد 2 (25–34 فوت)استاندارد صنعت بودن انتخاب پوشش مناسب مستلزم متعادل کردن قطر خارجی، ضخامت دیوار (وزن اسمی)، درجه فولاد و اتصال رزوه است تا اطمینان حاصل شود که رشته لوله می تواند بارهای مکانیکی خاص و شرایط محیطی چاه را تحمل کند.
زیر یک جامع استنمودار اندازه و پارامتر پوشش API 5CTسازماندهی شده با توجه بهAPI Spec 5CTاستاندارد این جدول داده های اصلی حیاتی برای تدارکات و مهندسی را پوشش می دهد:قطر بیرونی (OD), وزن اسمی, ضخامت دیوار, قطر داخلی (ID)، وقطر دریفت.
اندازه بدنه و جدول مشخصات API 5CT (اندازه‌های معمول)
| قطر بیرونی (OD) - اینچ | OD (mm) | وزن اسمی (پوند/فوت) | ضخامت دیوار (میلی متر) | قطر داخلی (ID) - میلی متر | قطر دریفت (میلی متر) | استفاده رایج |
| 4-1/2" | 114.30 | 9.50 | 5.21 | 103.88 | 100.31 | پوشش تولید / بوش |
| 11.60 | 6.35 | 101.60 | 98.02 | |||
| 13.50 | 7.37 | 99.56 | 95.98 | |||
| 5-1/2" | 139.70 | 14.00 | 6.22 | 127.26 | 124.08 | رایج ترین پوشش تولید |
| 15.50 | 6.98 | 125.74 | 122.56 | |||
| 17.00 | 7.72 | 124.26 | 121.08 | |||
| 20.00 | 9.17 | 121.36 | 118.18 | |||
| 23.00 | 10.59 | 118.52 | 115.34 | |||
| 7" | 177.80 | 20.00 | 6.91 | 163.98 | 160.80 | پوشش متوسط / تولیدی |
| 23.00 | 8.05 | 161.70 | 158.52 | |||
| 26.00 | 9.19 | 159.42 | 156.24 | |||
| 29.00 | 10.36 | 157.08 | 153.90 | |||
| 32.00 | 11.51 | 154.78 | 151.60 | |||
| 9-5/8" | 244.48 | 36.00 | 8.94 | 226.60 | 222.63 | رایج ترین پوشش میانی |
| 40.00 | 10.03 | 224.42 | 220.45 | |||
| 43.50 | 11.05 | 222.38 | 218.41 | |||
| 47.00 | 11.99 | 220.50 | 216.53 | |||
| 53.50 | 13.84 | 216.80 | 212.83 | |||
| 10-3/4" | 273.05 | 40.50 | 8.89 | 255.27 | 251.30 | پوشش میانی |
| 45.50 | 10.16 | 252.73 | 248.76 | |||
| 13-3/8" | 339.72 | 48.00 | 8.38 | 322.96 | 319.39 | پوشش سطحی |
| 54.50 | 9.65 | 320.42 | 316.85 | |||
| 61.00 | 10.92 | 317.88 | 314.31 | |||
| 68.00 | 12.19 | 315.34 | 311.77 | |||
| 20" | 508.00 | 94.00 | 11.13 | 485.74 | 482.17 | هادی / پوشش سطحی |
| 106.50 | 12.70 | 482.60 | 479.03 | |||
| 133.00 | 16.13 | 475.74 | 472.17 |
محدوده طول (محدوده)
API 5CT طول پوشش را به سه دسته تقسیم می کند. محدوده باید در هنگام خرید مشخص شود:
محدوده 1:4.88 تا 7.62 متر (16.0 تا 25.0 فوت)
محدوده 2:7.62 تا 10.36 متر (25.0 تا 34.0 فوت) --رایج ترین
محدوده 3:10.36 تا 14.63 متر (34.0 تا 48.0 فوت) --برای Deep Wells ترجیح داده می شود
قطر دریفت
تعریف:حداکثر قطر سنبه استوانه ای استاندارد که می تواند آزادانه از داخل بدنه عبور کند.
اهمیت:حداکثر اندازه مته های بعدی یا ابزارهای سوراخ (مانند لوله یا بسته بندی) را تعیین می کند. مهندسان هنگام طراحی سازه چاه باید بهقطر دریفتنه فقط شناسه
گریدهای فولادی
نمرات رایج عبارتند از:
پایین-پایان: J55 / K55
میانه-محدوده: N80-1 / N80-Q
سرویس ترش (مقاوم در برابر H2S): L80 / C90 / T95
استحکام بالا: P110 / Q125
خط فرآیند GNEE OCTG Casing Pipe

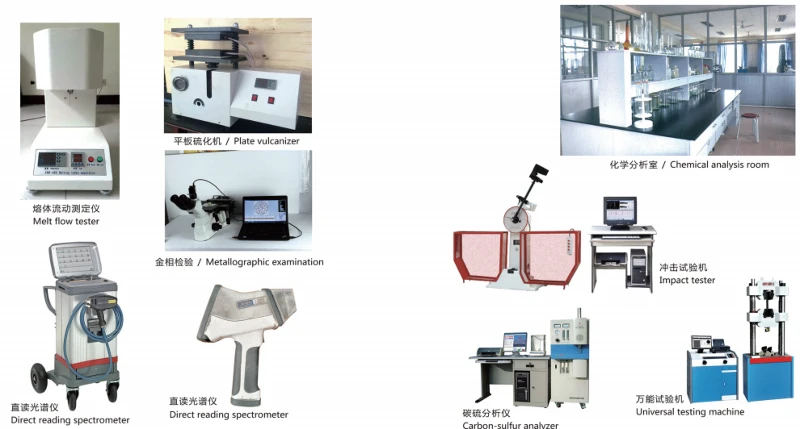

تجهیزات تست GNEE API Casing Pipe
گواهی لوله لوله چاه نفت GNEE
سوالات متداول
چگونه اندازه بدنه را تعیین کنیم؟
تعیین اندازه بدنه aطراحی تلسکوپ "پایین-به-بالا".فرآیند مهندسان این مراحل کلیدی را دنبال می کنند:
با هدف نهایی شروع کنید:اندازه تجهیزات تولید (لوله، پمپ یا مته نهایی) قطر داخلی ترین لوله را تعیین می کند.پوشش تولید).
حساب برای ترخیص:هر رشته پوشش باید به اندازه ای بزرگ باشد که به مته بعدی اجازه عبور دهد و در عین حال فضای کافی (حلقه) برایسیمان کاری.
به سمت بالا کار کنید (قانون تلسکوپ):شما برای تعیین اندازه رشته های بیرونی بزرگتر به بیرون محاسبه می کنید. به عنوان مثال، یک طرح رایج عبارت است از:5-1/2"(تولید) →9-5/8"(متوسط) →13-3/8"(سطح).
زمین شناسی را در نظر بگیرید:چاههای عمیق‌تر یا آن‌هایی که{0}}دارای «مناطق مشکل» فشار بالا هستند ممکن است به رشته‌های میانی اضافی نیاز داشته باشند، که باعث می‌شود پوشش سطح شروع بسیار بزرگتر شود (مثلاً شروع با20"به جای13-3/8").
پوشش معمولی چیست؟
"پوشش معمولی" به استاندارد اشاره داردپوشش API 5CTدر چاه های معمولی که در آن خوردگی شدید (H2S ) یا فشارهای فوق{0} بالا وجود ندارد. از متداول ترین مشخصات "خارج از--قفسه" صنعت پیروی می کند:
نمرات رایج: J55، K55، یا N80-1. اینها با کمترین هزینه، استحکام کافی برای چاههای کم عمق تا متوسط{1}} فراهم می کنند.
طول استاندارد: محدوده 2(25-34 فوت)، که معیار جهانی برای حمل و نقل و جابجایی دکل است.
موضوعات استاندارد: API LTC(دور بلند) یاAPI BTCاتصالات (پشت انداز).
اندازه های استاندارد:قطرهای معمولی مانند9-5/8"(متوسط) یا5-1/2"(تولید).
انواع روکش ها چیست؟
پوشش به سه روش برای اطمینان از یکپارچگی چاه طبقه بندی می شود:
بر اساس تابع (رشته ها):
رهبر ارکستر:اولین و بزرگترین رشته برای جلوگیری از غارهای سطحی-.
سطح:از سفره های آب شیرین محافظت می کند و از جلوگیری از فوران (BOP) پشتیبانی می کند.
متوسط:مناطق پرفشار یا ناپایدار را در عمق میانه-منزوی می‌کند.
تولید:رشته نهایی که از طریق آن نفت یا گاز استخراج می شود.
آستر:رشته ای که به سطح نمی رسد، برای صرفه جویی در هزینه ها استفاده می شود.
بر اساس درجه مواد (API 5CT):
هدف کلی: J55, K55, N80.
سرویس ترش (ضد-خوردگی):L80، C90، T95 (مورد استفاده برای
H2SH2S
محیط ها).
استحکام بالا:P110، Q125 (برای چاههای فوق-عمیق استفاده می‌شود).
با اتصال (The Threads):
استاندارد API:STC (کوتاه)، LTC (بلند)، BTC (باطرس).
اتصالات پریمیوم:رزوه های گازی اختصاصی-برای فشارهای شدید.
