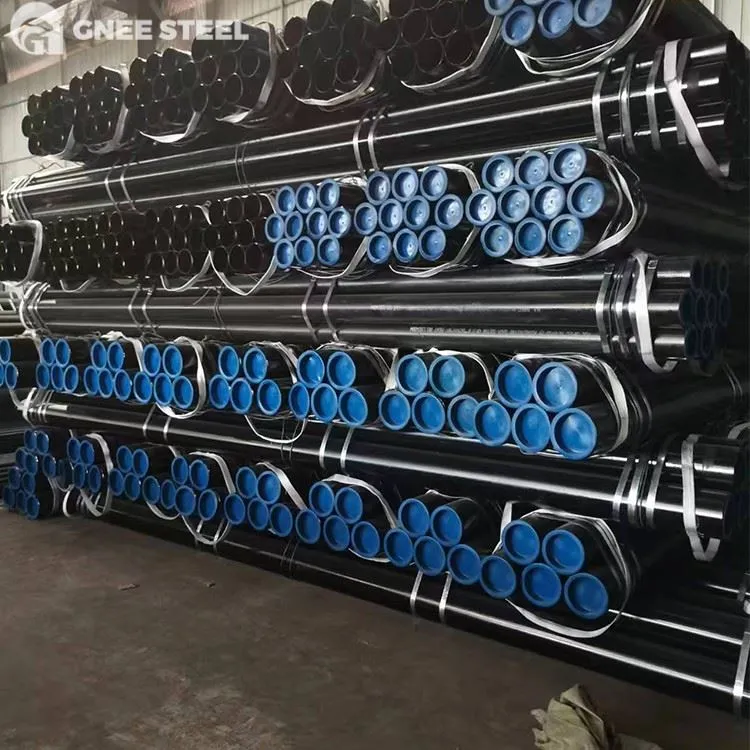

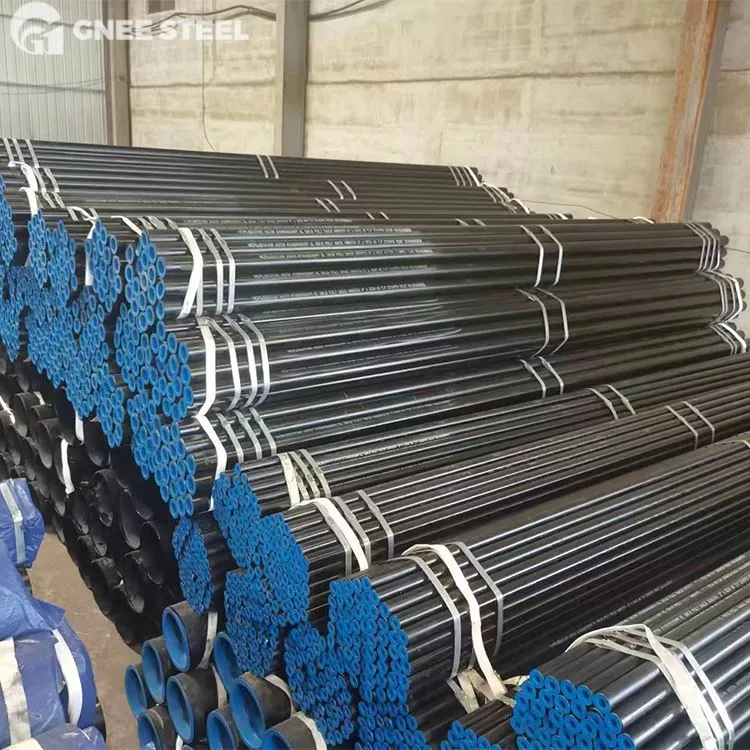

پوشش OCTG C90-1
پوشش API 5CT C90 نوع 1یک فولاد-با استحکام بالا، با عملکرد کنترل شده-گرید است که به طور خاص برایسرویس ترش (H2S محیط ها). متعلق به گروه 2 از مشخصات API 5CT است. نام "نوع 1" به یک آلیاژ خاص کروم-Mo (کروم-مولیبدن) اشاره دارد کهخاموش و تمپر شده (Q+T)برای دستیابی به ساختاری کاملاً مارتنزیتی. این حداکثر مقاومت را تضمین می کندترک استرس سولفیدی (SSC)و برای چاههای نفت و گاز عمیق،-فشار بالا و ترش ضروری است.
آسیاب-قیمت گذاری مستقیم روشن استپوشش C90: کیفیت خدمات ترش ممتاز بدون علامت های تجاری.امروز یک نقل قول دریافت کنید.
کد رنگ پوشش API 5CT C90 نوع 1
شناسایی برای عملیات میدانی برای جلوگیری از اختلاط درجات حیاتی است.
| درجه | بند رنگ بدن لوله | رنگ کوپلینگ | باند روی کوپلینگ |
| C90 نوع 1 | یک بند بنفش | بنفش | هیچ کدام(بنفش جامد) |
ترکیب شیمیایی لوله پوشش چاه نفت API 5CT C90 نوع 1 (%)
C90 برای اطمینان از خواص یکنواخت از طریق ضخامت دیواره به سختی بالایی نیاز دارد.
| عنصر | مورد نیاز (%) | هدف |
| کربن (C) | 0.15 – 0.35 | استحکام و سختی |
| منگنز (Mn) | 0.40 – 1.20 | ضد اکسید کننده و استحکام |
| کروم (کروم) | 0.80 – 1.50 | مقاومت در برابر خوردگی و SSC |
| مولیبدن (Mo) | 0.15 – 0.85 | مقاومت در برابر شکنندگی مزاج |
| فسفر (P) |
کمتر یا مساوی با0.020 |
ناخالصی ها را به حداقل برسانید |
| گوگرد (S) |
کمتر یا مساوی با0.010 |
برای سرویس ترش حیاتی است |
| نیکل (Ni) |
کمتر یا مساوی با0.25 |
محدود برای جلوگیری از حساسیت SSC |
| سیلیکون (Si) |
کمتر یا مساوی با0.45 |
اکسید کننده |
الزامات کششی و سختی پوشش و لوله API 5CT C90-1
پنجره استحکام تسلیم باریک است تا اطمینان حاصل شود که مواد محکم و در عین حال انعطاف پذیری کافی برای سرویس ترش است.
| اموال | واحدهای امپراتوری | واحدهای متریک |
| قدرت تسلیم (حداقل) | 90000 psi | 621 مگاپاسکال |
| قدرت تسلیم (حداکثر) | 105000 psi | 724 مگاپاسکال |
| مقاومت کششی (حداقل) | 100000 psi | 689 مگاپاسکال |
| حداکثر سختی | 25.4 HRC | 255 HBW / 270 HV |
| تغییر سختی (حداکثر) | 3.0 HRC | -- |
جدول تحمل پوشش API 5CT C90 نوع 1
| مورد | تحمل |
| قطر بیرونی (OD) |
کمتر یا مساوی کمتر یا مساوی با 4-1/2":±± 0.031" |>> 4-1/2": -0.5% تا +1.0% |
| ضخامت دیوار | -12.5٪ (بدون حد بالا) |
| وزن (تک مفصل) | -3.5% تا +6.5% |
| قطر داخلی (ID) | توسط OD و ضخامت دیوار اداره می شود |
| صراط مستقیم |
کمتر یا مساوی کمتر یا مساوی با 0.2٪ از طول کل |
اتصالات پوششی API 5CT C90 نوع 1
C90 در چاههای بحرانی استفاده میشود که اغلب به آببندی با یکپارچگی بالا- نیاز دارند.
| نوع اتصال | مخفف | استفاده از مورد |
| نخ گرد کوتاه | STC | چاه های کم عمق استاندارد |
| نخ گرد بلند | LTC | رایج ترین برای پوشش C90 |
| نخ تکیه گاه | بیت کوین | چاه های تنش بالا/عمیق |
| اتصالات پریمیوم | VAM / Tenaris / فاکس | مهر و موم{0}}گازبرای چاه های ترش-فشار بالا |
نمودار ابعاد و وزن بدنه درجه C90 نوع 1 (اندازههای معمول)
| OD (اینچ) | وزن (پوند/فوت) | ضخامت دیوار (در) | قطر دریفت (اینچ) |
| 4-1/2" | 13.50 | 0.290 | 3.795 |
| 5-1/2" | 17.00 | 0.304 | 4.767 |
| 7" | 26.00 | 0.362 | 6.151 |
| 7" | 29.00 | 0.408 | 6.059 |
| 9-5/8" | 47.00 | 0.472 | 8.525 |
| 9-5/8" | 53.50 | 0.545 | 8.379 |
پوشش API 5CT C90 نوع 1 برای مشخصات سرویس ترش
این جدول استانداردهای فنی برای تدارکات را خلاصه می کند.
| پارامتر فنی | مقدار مشخصات |
| استاندارد | API Spec 5CT / ISO 11960 |
| مطابقت NACE | MR0175 / ISO 15156-2 |
| گروه مواد | گروه 2 (قدرت تسلیم کنترل شده) |
| عملیات حرارتی | خاموش و تمپر شده (Q+T) |
| فرآیند ساخت | فقط بدون درز (SML). |
| سطح مشخصات محصول | PSL-1 (Std)، PSL-2، یا PSL-3 (کیفیت بالا) |
| تست ضربه | اجباری Charpy V-Notch (CVN) |
تست و بازرسی پوشش API 5CT C90 نوع 1
تضمین کیفیت برای C90 بسیار بالاتر از درجه های استاندارد J55/K55 است.
| روش تست | مورد نیاز | فرکانس |
| تست هیدرواستاتیک | یکپارچگی دقیق نشت-را بررسی کنید | 100% لوله ها |
| تست سختی | حداکثر اجباری 25.4 HRC | 100% لوله ها (در انتها) |
| تست SSC | NACE TM0177 (روش A) | در هر گرما / در هر لات |
| اولتراسونیک (UT) | ضخامت دیواره کامل بدنه / اسکن نقص | اجباری (PSL2/PSL3) |
| ذره مغناطیسی | بازرسی عیوب سطحی | اجباری برای انتها / نخ ها |
| اندازه دانه | ASTM E112 (باید دانه ریز باشد) | یک بار در هر حرارت |
آزمایش و بازرسی لوله GNEE API OCTG
خط مشی نقص صفر: پوشش 100% UT و سختی تأیید شده API 5CT C90 نوع 1 برای عملیات بحرانی فراساحل.
کارخانه لوله GNEE API OCTG
سوالات متداول
لوله octg به چه معناست؟
OCTG (کالاهای لوله ای کشور نفت) به مجموعه ای از محصولات فلزی نورد شده، که بیشتر به عنوان لوله شناخته می شود، و لوازم جانبی مختلف آن اشاره دارد. این می تواند شامل مته، لوله یا لوله، محافظ نخ، راهنماهای ضربه گیر، حلقه های ضربه گیر، و لوله گیر باشد.
تفاوت بین پوشش و لوله در Octg چیست؟
لوله های OCTG از دو طبقه بندی اصلی محصولات تشکیل شده است: پوشش و لوله.لوله لوله ای است که نفت و گاز را از زمین به سطح می برد. پوشش لوله ای است که از یکپارچگی چاه محافظت می کند و از سازه های حساس زیرزمینی محافظت می کند.
انواع لوله های Octg چیست؟
OCTG معمولاً شامل سه نوع اصلی است:پوشش، لوله و لوله مته. پوشش چاه را تثبیت می کند و سازندهای مختلف زیرزمینی را جدا می کند، لوله ها نفت و گاز را به سطح منتقل می کنند و لوله های حفاری حفاری را به دکل متصل می کنند در حالی که گشتاور و سیالات حفاری را منتقل می کنند.
